En pocos años, DJI ha pasado de estrenar su primer sensor LiDAR aéreo con el Zenmuse L1 a presentar el Zenmuse L3, pensado para trabajos de gran alcance y máxima exigencia sobre el Matrice 400 RTK. En esta evolución, no solo han cambiado las cifras de alcance y precisión: también han cambiado la forma de escanear, el número de retornos, las cámaras RGB y la forma de trabajar en campo.

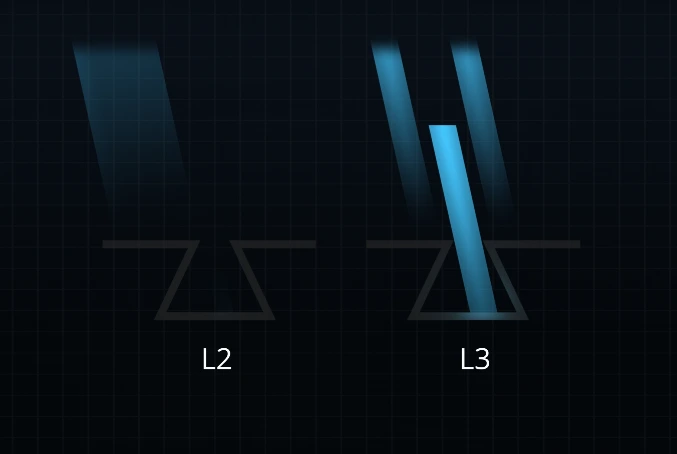

Qué son los “retornos” y por qué importan
Cada vez que el LiDAR emite un pulso láser, ese pulso puede “rebotar” en varias superficies antes de volver al sensor. El primer retorno suele corresponder a la parte superior de un objeto (por ejemplo, la copa de un árbol), y los retornos posteriores recogen información de las capas intermedias y del terreno bajo la vegetación. Cuantos más retornos es capaz de registrar el sistema, más capas de información obtiene el topógrafo a partir de un mismo pulso, lo que se traduce en nubes de puntos más completas y mejor penetración bajo arbolado.
Zenmuse L1: hasta 3 retornos por pulso.
Zenmuse L2: hasta 5 retornos, lo que ya supuso un salto de penetración y densidad de puntos frente al L1.
Zenmuse L3: hasta 16 retornos en determinadas combinaciones de frecuencia de muestreo, permitiendo capturar múltiples capas de vegetación y terreno con un nivel de detalle muy superior.
En la práctica, pasar de 3–5 retornos a trabajar con hasta 16 significa que, en bosques y entornos complejos, se obtienen más puntos de suelo y una mejor estructura de la vegetación sin necesidad de volar más bajo o hacer tantas pasadas.
De una cámara RGB a dos cámaras de 100 MP
La evolución de las cámaras RGB que acompañan al LiDAR es igual de importante que la del propio láser. El L1 integraba una cámara de 20 MP de 1”, suficiente para colorear la nube de puntos y generar ortofotos básicas. Con el L2 se mantuvo el sensor de 20 MP pero se mejoró la óptica y el flujo de trabajo, lo que ya supuso imágenes más limpias y mejor alineadas con el LiDAR.
El Zenmuse L3 da un salto mucho mayor: incorpora dos cámaras RGB de 100 MP tipo Micro 4/3, diseñadas para cartografía de alta resolución y para aportar color y detalle a nubes de puntos muy densas. Esta configuración dual permite:
Capturar imágenes de mucha más resolución por pasada, con GSD del orden de 3 cm a alturas de vuelo habituales.
Mejorar el aspecto visual de la nube de puntos y de los modelos 3D, facilitando la interpretación de detalles en estructuras, taludes, líneas eléctricas o edificaciones.
Reducir el número de vuelos necesarios para obtener simultáneamente un LiDAR de alta densidad y una ortofoto de calidad cartográfica.
Para el topógrafo, esto se traduce en menos campañas de vuelo separadas “LiDAR por un lado / foto por otro” y en entregables finales más completos con un solo sistema.
Modos de escaneo: de patrones simples a escaneos inteligentes
Otro cambio clave entre generaciones está en la manera de barrer el terreno. Con L1 y L2 ya se introdujeron patrones repetitivos y no repetitivos, que permiten elegir entre nubes de puntos muy uniformes o mayor riqueza estructural en entornos complejos.
L1 y L2: soportan escaneo repetitivo (ideal para topografía clásica, con patrones muy uniformes) y no repetitivo (apertura vertical mayor, más información estructural para líneas eléctricas y vegetación).

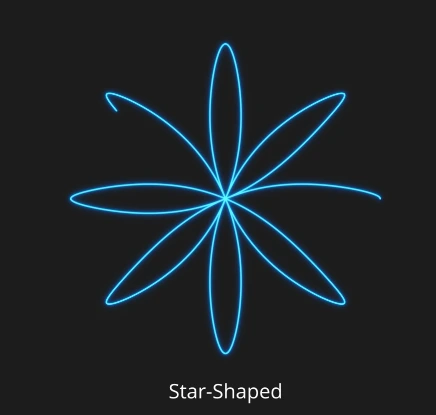

L3: añade un tercer modo “estrella” junto al lineal y al no repetitivo, con un campo de visión ampliado y la posibilidad de ajustar la frecuencia de muestreo entre unos 100 kHz y 2 MHz.
En términos prácticos:
El modo lineal repetitivo del L3 permite obtener máxima precisión y uniformidad en levantamientos de ingeniería, donde se exige una nube muy homogénea.
El modo “estrella” incrementa la densidad de puntos sobre el terreno, mejorando los resultados en cartografía de detalle y modelos de taludes o superficies complejas.
El modo no repetitivo genera estructuras muy ricas en entornos urbanos o de vegetación densa, ideal para modelado de ciudades, líneas eléctricas y bosques.
La posibilidad de combinar estos modos con diferentes frecuencias de muestreo permite al operador ajustar el compromiso entre densidad de puntos, penetración bajo vegetación y velocidad de vuelo según el tipo de proyecto.
Rango, precisión y eficiencia en campo
Cada generación también ha ido ampliando el rango de trabajo manteniendo o mejorando la precisión. El L1 fue el punto de partida, con alcances del orden de 450 m a altas reflectividades y precisiones adecuadas para cartografía y obra civil a alturas moderadas. Con el L2 se mejoró la eficiencia: mayor altura de vuelo útil, mejor penetración, láser más concentrado y una mejora importante de precisión y grosor de nube de puntos frente al L1.
El Zenmuse L3 empuja aún más esos límites:
Alcance de detección que puede llegar a unos 950 m en condiciones favorables y con reflectividades adecuadas.
Punto láser más pequeño que el del L2 a la misma distancia, lo que ayuda a obtener nubes de puntos más finas y precisas.
Hasta 16 retornos, que permiten “ver” mejor el terreno bajo varias capas de vegetación con un solo vuelo.
Frecuencia de muestreo ajustable que facilita adaptar la densidad de puntos y la velocidad de vuelo a cada misión.

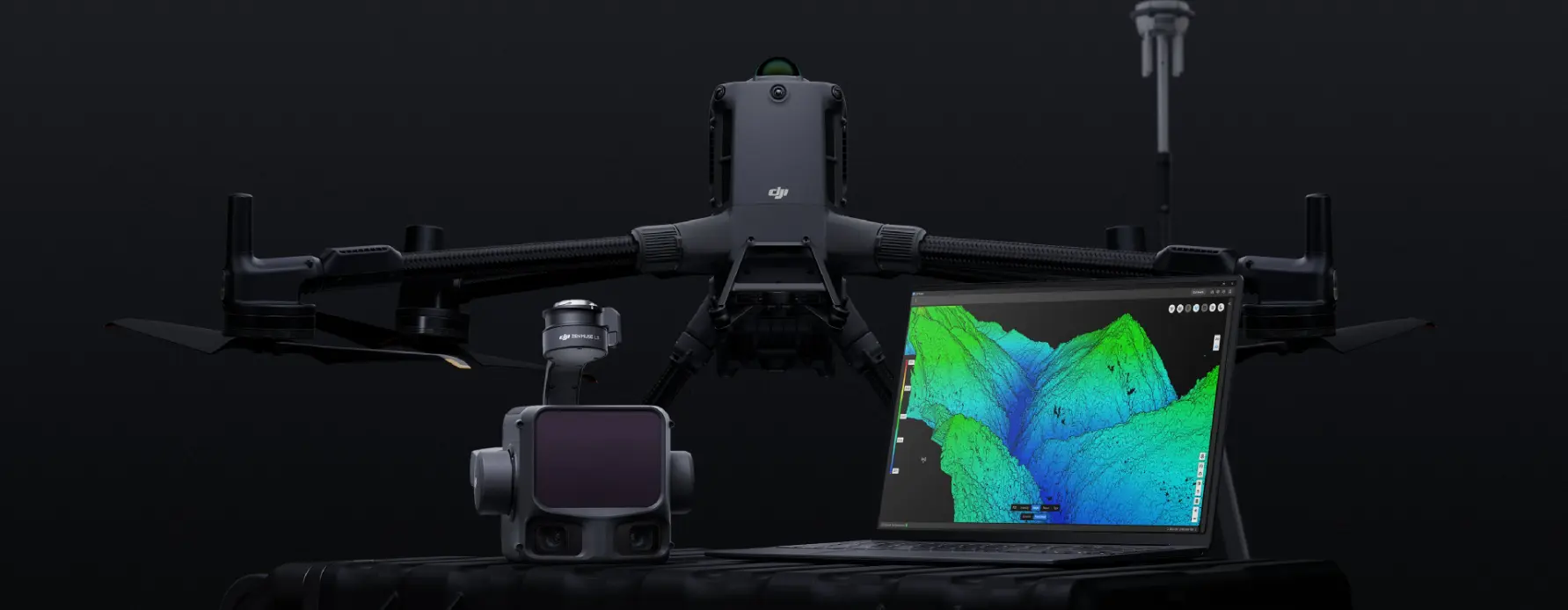

Combinado con el Matrice 400 RTK, esto permite trabajar a alturas y velocidades mayores manteniendo la precisión necesaria para topografía y obra civil, y cubriendo más kilómetros de corredor o más hectáreas por jornada.
¿Qué significa todo esto para un equipo de topografía?
Mirando la evolución completa, se ve un patrón claro:
L1 abrió la puerta al LiDAR accesible en drones DJI para topografía, con 3 retornos y una cámara de 20 MP suficiente para muchos proyectos estándar.
L2 consolidó el sistema como herramienta profesional: más retornos, mejor penetración, más eficiencia y mejor integración con DJI Terra y flujos de trabajo avanzados.
L3 lleva el concepto a otro nivel: alcance de largo radio, hasta 16 retornos, modos de escaneo inteligentes y dos cámaras de 100 MP, pensado para grandes superficies, corredores extensos y proyectos con exigencias máximas en precisión, densidad de puntos y calidad de imagen.
Para el topógrafo, esto se traduce en más flexibilidad para ajustar el sistema al tipo de trabajo (urbano, forestal, minería, infraestructuras), en menos tiempo de campo gracias a mayores alturas y velocidades, y en modelos 3D y MDT más limpios y detallados con un único sensor LiDAR montado en el dron.
