La tecnología de levantamiento LiDAR con dron ha dejado de ser exclusiva de grandes operadores con plataformas tripuladas. Hoy, sistemas como el DJI Zenmuse L3 montado sobre el DJI Matrice 400 RTK permiten capturar nubes de puntos de precisión centimétrica en cualquier tipo de terreno, con una facilidad operativa que revoluciona los flujos de trabajo en ingeniería civil, gestión forestal y arqueología.
¿Qué es una Nube de Puntos LiDAR y para qué Sirve?

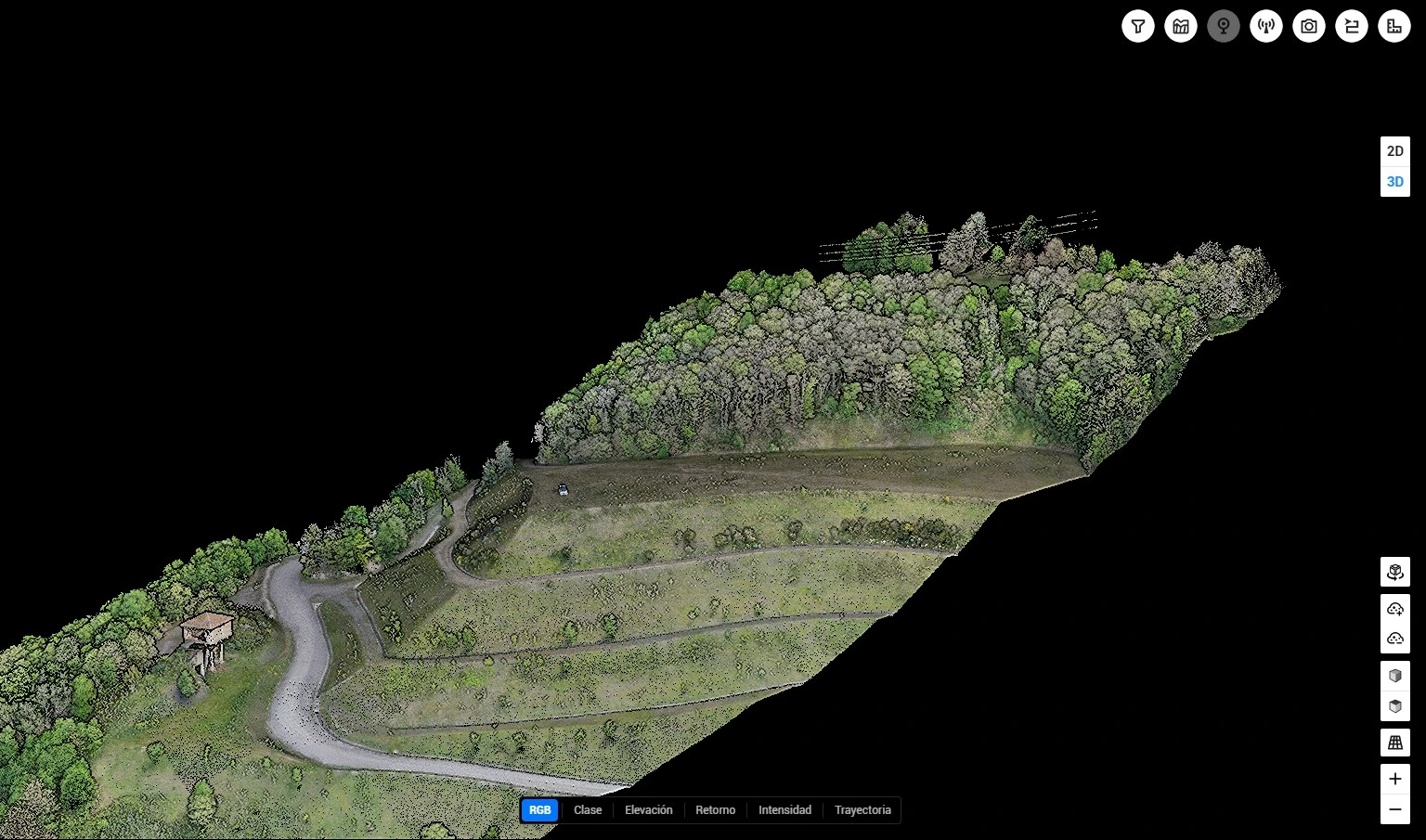

El sensor LiDAR emite pulsos láser y mide el tiempo de retorno de cada uno, generando millones de puntos georreferenciados en el espacio tridimensional. El resultado es una nube de puntos 3D de alta densidad que representa fielmente la realidad física: superficies, estructuras, vegetación y terreno.
A diferencia de la fotogrametría con dron, el LiDAR es capaz de penetrar la cubierta vegetal y registrar el suelo incluso bajo doseles forestales densos. Esta capacidad lo convierte en una herramienta insustituible para el mapeo 3D con dron en entornos donde la fotogrametría convencional no llega.
¿Cuál es la diferencia entre fotogrametría y LiDAR? La fotogrametría genera modelos 3D a partir de fotografías solapadas; el LiDAR utiliza pulsos láser activos que penetran la vegetación y funcionan en condiciones de baja luz, ofreciendo mayor precisión en terrenos complejos.
El Sistema: DJI Matrice 400 RTK + Zenmuse L3
El Zenmuse L3 es el primer sistema LiDAR aéreo de largo alcance y alta precisión de DJI, y junto al Matrice 400, forman el conjunto más avanzado disponible hoy para topografía con dron profesional. Sus especificaciones técnicas lo convierten en referencia del mercado:
Alcance máximo de 950 m a 100 kHz, testado sobre superficies con tan solo un 10% de reflectividad
Hasta 16 retornos por pulso, triplicando las capacidades del L2, lo que permite capturar copa, sub-copa y suelo en un único vuelo
Precisión vertical de 3 cm (RMSE) a 120 m y 5 cm a 300 m de altitud de vuelo
Doble cámara RGB de 100 MP para colorear la nube de puntos con fidelidad fotorrealista
Divergencia del haz de solo 0,25 mrad, generando un punto de huella cinco veces menor que el L2, lo que permite detectar cables, ramas finas y estructuras de pequeño diámetro
El DJI Matrice 400 aporta hasta 59 minutos de autonomía de vuelo, protección IP55, detección de obstáculos a nivel de línea eléctrica y capacidad de cubrir hasta 100 km² de cartografía por jornada. Diseñado exclusivamente para uso profesional, es la plataforma de referencia para levantamientos LiDAR con dron de alta demanda.
Aplicaciones en Ingeniería Civil e Infraestructuras
El escáner LiDAR con dron transforma radicalmente los proyectos de ingeniería civil. La captura rápida de nubes de puntos de alta densidad facilita la detección temprana de deformaciones o fallos estructurales sin interrumpir la operatividad de la infraestructura. Los ingenieros pueden realizar análisis comparativos temporales y gestionar el ciclo de vida completo de obras a partir de datos reales y actualizados.
Casos de uso consolidados para drones en ingeniería civil:
Corredores de líneas eléctricas: seguimiento centimétrico del tendido, detección de vegetación invasora y análisis de distancias de seguridad
Movimientos de tierra y cubicaciones: cálculo de volúmenes para obras lineales, canteras o desmontes con precisión centimétrica
Planificación en zonas de difícil acceso o riesgo: el dron sustituye al personal, eliminando exposición y reduciendo costes operativos
Control de obra y seguimiento de proyectos: comparación de nubes de puntos en distintos momentos del proceso constructivo
¿Para qué sirve una nube de puntos en ingeniería? Permite calcular volúmenes, detectar deformaciones, generar planos as-built y controlar el avance de obra con una precisión que los métodos topográficos tradicionales no pueden igualar en tiempo y coste.
Gestión Forestal con Dron: Ver a Través del Bosque
El ámbito forestal es donde el LiDAR aéreo demuestra su mayor ventaja diferencial. El sistema M400+L3 genera modelos 3D de bosques de alta resolución, permitiendo una gestión forestal con dron precisa y escalable sobre grandes extensiones.

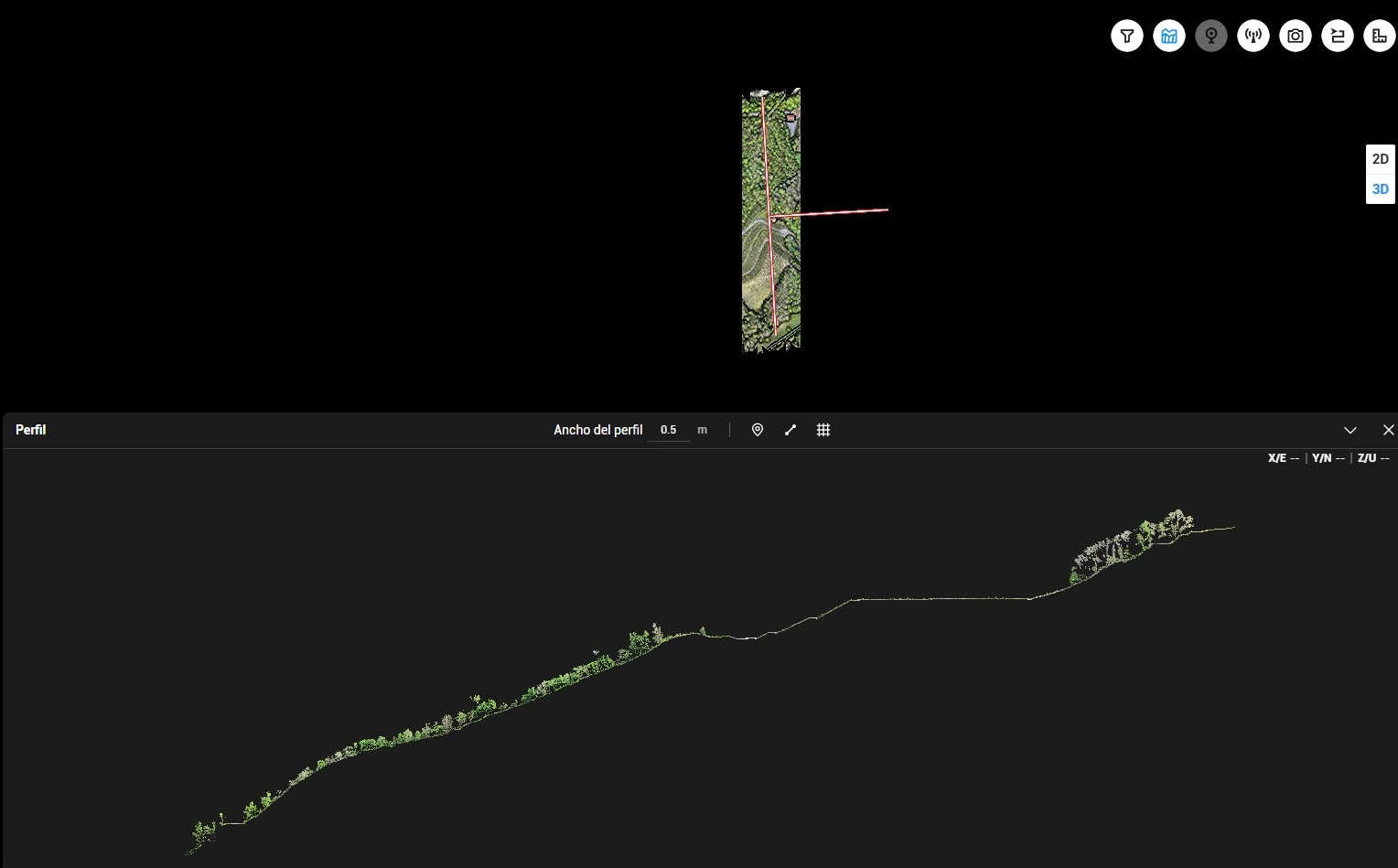

Los 16 retornos por pulso del L3 capturan simultáneamente la copa del árbol, la sub-copa y el suelo desnudo, lo que habilita aplicaciones que hasta ahora requerían trabajos de campo intensivos:
Estimación de biomasa y volumen maderero con alta fidelidad estadística
Inventarios forestales de precisión sobre superficies de cientos de hectáreas
Modelos Digitales de Terreno (MDT) bajo vegetación densa, fundamentales para hidrología, planificación de cortafuegos y gestión de hábitats
Mapeo de la estructura vertical del bosque para evaluación de biodiversidad y carbono forestal
Detección de plagas, daños por incendio o estrés hídrico a escala de rodal
Con vuelos a 300-500 m de altitud, proyectos que antes requerían semanas de campo se resuelven en una sola jornada de vuelo, con datos de mayor calidad y reproducibles en el tiempo.
Arqueología con LiDAR: Revelar lo Invisible
Uno de los usos más impactantes del LiDAR con dron es la capacidad de descubrir estructuras arqueológicas ocultas bajo la vegetación. Los UAV sobrevuelan paisajes históricos emitiendo pulsos láser que revelan contornos del terreno y restos arquitectónicos invisibles incluso desde el suelo.
El proceso es técnicamente preciso: el L3 penetra el dosel vegetal gracias a sus 16 retornos por pulso, los algoritmos de clasificación de la nube de puntos filtran la vegetación y generan un MDT puro del suelo. Sobre este modelo, las micro-variaciones topográficas —apenas perceptibles a simple vista— revelan fosos, muros, caminos y estructuras enterradas que ningún otro método de teledetección puede identificar de forma tan eficiente.
Investigaciones publicadas ya han demostrado que el LiDAR arqueológico mejora significativamente los mapas de curvas de nivel y permite reconstruir la morfología de yacimientos con una precisión sin precedentes, sin intervención física sobre el terreno.
Con el sistema M400+L3, una misión arqueológica genera:
MDT de alta resolución para detectar anomalías topográficas sutiles
Ortofotografía de 100 MP georreferenciada para complementar el análisis visual
Documentación 3D completa del yacimiento sin ningún impacto sobre el patrimonio
¿Puede el LiDAR detectar ruinas bajo árboles? Sí. Los múltiples retornos por pulso permiten que la señal láser atraviese la vegetación y registre el suelo real, revelando estructuras que permanecen ocultas a los sensores ópticos convencionales.
DJI Terra: El Software que Cierra el Ciclo de Trabajo
El hardware más avanzado necesita un software a su altura. DJI Terra es la plataforma de procesamiento oficial del sistema y el Zenmuse L3 incluye su licencia sin coste adicional. Con un flujo de trabajo intuitivo de arrastrar y soltar, Terra importa los datos directamente desde la tarjeta SD y genera:
Ortomosaicos 2D de alta resolución
Nubes de puntos clasificadas por categorías (suelo, vegetación, edificios, agua)
Modelos Digitales de Superficie (MDS) y de Terreno (MDT)
Modelos 3D texturizados listos para entrega al cliente
La última actualización de DJI Terra aporta un 400% más de eficiencia en el procesamiento, con flujos de trabajo específicos para topografía, ingeniería forestal, inspección de líneas e infraestructuras. El resultado es una solución LiDAR todo en uno: planificación de misión, captura, procesamiento y entrega de producto final en el menor tiempo posible, sin necesidad de software de terceros.
¿Cuánto Cuesta un Levantamiento LiDAR con Dron?
El coste de un levantamiento LiDAR con dron varía según la extensión del área, la densidad de puntos requerida y la complejidad del terreno. Sin embargo, comparado con los métodos tradicionales —escáner terrestre, LiDAR aerotransportado en avioneta o trabajos topográficos convencionales—, el sistema M400+L3 reduce significativamente los tiempos de campo y gabinete, lo que se traduce en presupuestos más competitivos y plazos de entrega más cortos.
Como inversión para empresas de topografía, ingeniería o consultoría medioambiental, este sistema permite:
Reducir drásticamente el tiempo en campo y en gabinete
Acceder a zonas de difícil acceso sin riesgo para el personal
Entregar productos de mayor calidad técnica y resolución
Diversificar servicios hacia sectores de alto valor como arqueología, gestión forestal e inspección de infraestructuras
Preguntas Frecuentes sobre LiDAR con Dron
¿Qué precisión tiene el LiDAR del DJI Zenmuse L3?
El Zenmuse L3 alcanza una precisión vertical de 3 cm RMSE a 120 m de altitud y 5 cm a 300 m, suficiente para la mayoría de aplicaciones de ingeniería y topografía profesional.
¿Qué diferencia hay entre el DJI L2 y el L3?
El L3 triplica los retornos por pulso (hasta 16 frente a los 5 del L2), amplía el alcance hasta 950 m, reduce la divergencia del haz a 0,25 mrad e incorpora una cámara de 100 MP. Es un salto generacional completo.
¿Es necesario ser piloto profesional para operar el Matrice 400?
Sí, en España es necesario disponer de la titulación de piloto de dron y seguir la normativa EASA para operaciones en categoría específica. Desde NB-GEO te asesoramos sobre los requisitos y la formación necesaria.
¿Funciona el LiDAR de noche o con nubes?
El LiDAR es un sensor activo que emite su propia señal, por lo que no depende de la luz solar. Funciona en condiciones de baja luminosidad y puede operar con cierta cobertura nubosa, aunque las condiciones meteorológicas adversas afectan a la plataforma de vuelo.
